技術紹介

弊社では、ＣＮＣ自動旋盤及び、ターニングセンターを使い、経験豊かなＮＣオペレーターによって、高品質な完成品加工を目指しております。
ここでは、その例として、産業用ブレーキ部品の加工についてご紹介いたします。

※画像をクリックすると拡大します。

完成品加工

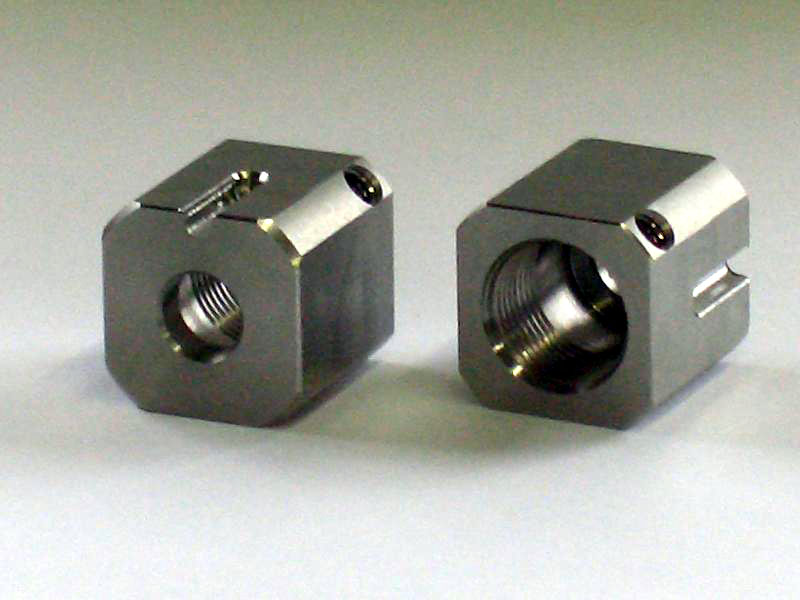

産業用ブレーキ部品の加工例
材    料：SUS303
使用機材：ミヤノ製 ターニングセンター BNJ42SY

長材を給材機よりマシン内に突出し後、（１）（２）（３）の順にて完成品となります
（尚、（１）と（２）は同時加工）

（１）外径、端面、穴明け、内径ネジ、外径部のクロスネジ及び□部及び溝のミーリング、
      面取り（L側スピンドルＣ軸とＹ軸付タレットの組合せ）を行います。
（２）突切後、反対側の端面、内側面取りをＲスピンドル、
      バックワーキングタレットを使用して行います
      この工程は（１）の加工と同時に行う為、サイクルタイムを短縮できます
（３）反対側の口部面取りが残りましたが、これはＹ軸付タレットの回転工具と
      Ｒ側スピンドルのＣ軸を組み合わせて行います。

以上が材料投入から完成までの概要です

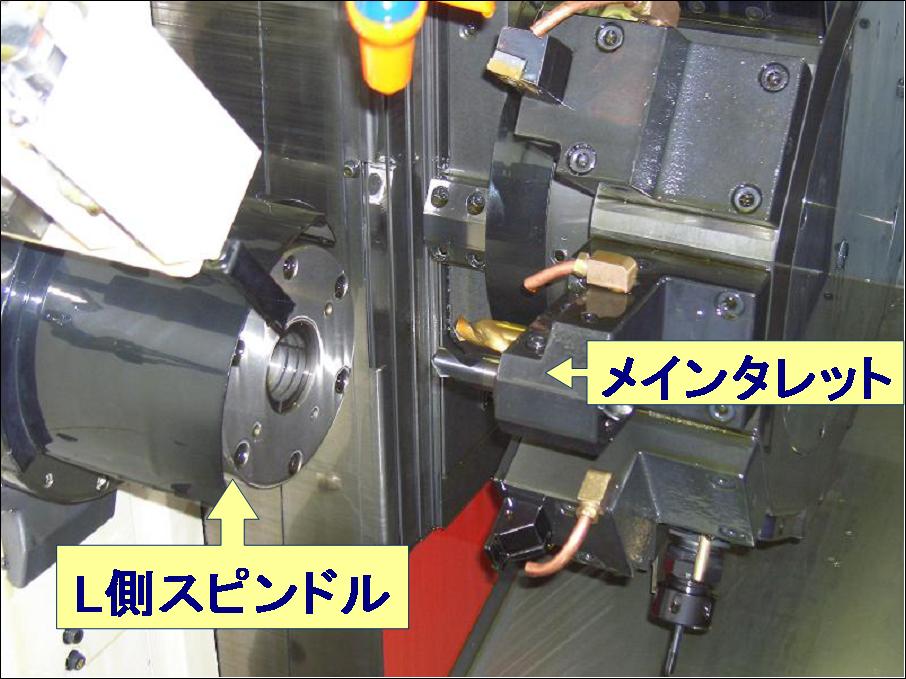

（１）Ｌ側スピンドル／
メインタレット（Ｙ軸付）

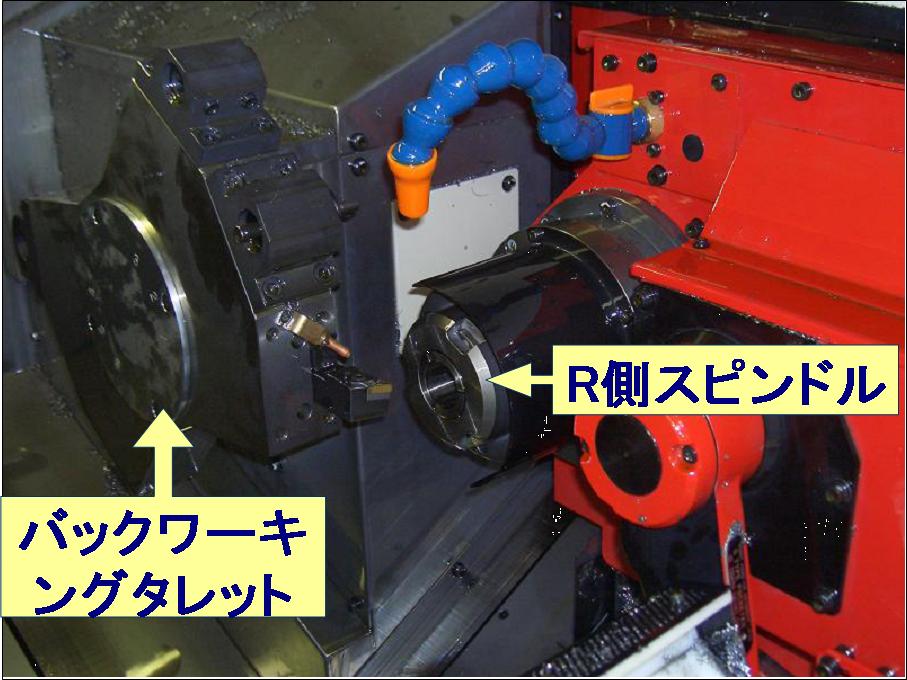

（２）Ｒ側スピンドル／
バックワーキングタレット

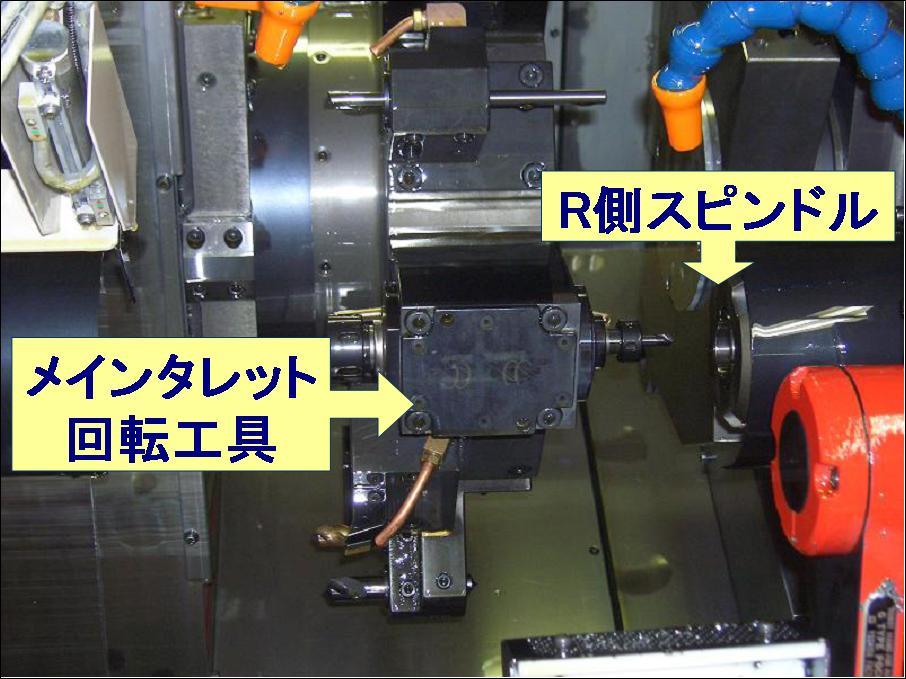

（３）メインタレットの回転工具／Ｒ側スピンドル
